Celda Media Tensión seccionador-fusible SM6 QM 24kV Contactos+Bobina Ap. 220Vac, 630A, 20kA | Magnotek

PART NUMBER: SM6-24 QM 375

SKU: 003-004-002-0001

MARCA: SCHNEIDER ELECTRIC

CATEGORIA: Equipos Eléctricos Media Tensión

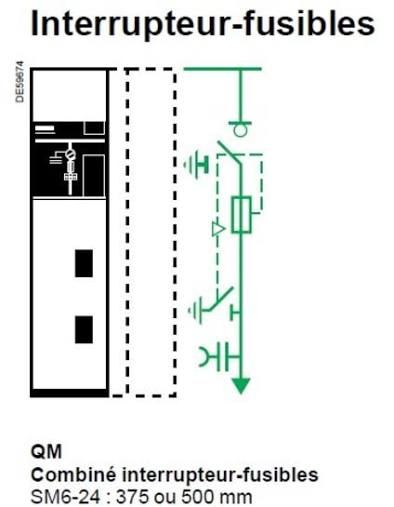

Es una celda de media tensión de la familia SM6-24 de Schneider Electric. El modelo QM 375 está diseñado para la protección de transformadores mediante interruptor-seccionador con fusibles (ruptofusible).

H Briones S. A. Acompañamos a nuestros clientes con soluciones confiables.

CARACTERISTICAS ESPECIALES

Protección de transformadores mediante interruptor-seccionador con fusibles, proporcionando una solución sencilla y confiable para centros de transformación de media tensión.
Tecnología AIS (Air Insulated Switchgear), con aislamiento en aire, lo que simplifica el mantenimiento y reduce los costos de operación.
Diseño modular y compacto, con un ancho de solo 375 mm, que facilita la ampliación de tableros y el ahorro de espacio en subestaciones.
Indicador de fusible fundido, que permite identificar rápidamente la actuación de un fusible y facilita el mantenimiento.
Cumplimiento de la norma IEC 62271-200, garantizando requisitos internacionales de desempeño y seguridad para celdas de media tensión.
Capacidad de integración en sistemas de distribución de hasta 24 kV, con barras de 630 A y capacidad de soportar corrientes de cortocircuito de hasta 20 kA (según el modelo).

Características Técnicas

Tensión nominal: 24 kV (22 kV de servicio en versiones para redes de 60 Hz).

Corriente nominal: 630 A.

Corriente de corta duración: 20 kA durante 1 s.

Tecnología: Celda AIS (aislada en aire).

Función: Protección por interruptor-seccionador con fusibles.

Ancho del módulo: 375 mm (de ahí la denominación QM 375).

Dimensiones aproximadas: 375 mm de ancho × 940 mm de profundidad × 1600 mm de altura.

Norma: IEC 62271-200
